产品说明

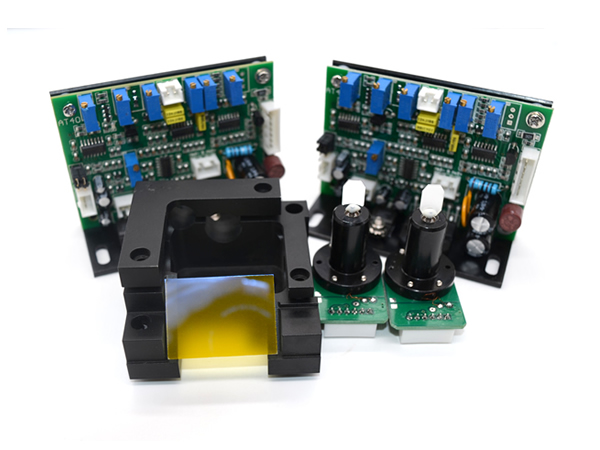

AT- - 3D P1是我司专业针对405nm激光3D打印研发生产的一款扫描振镜。该系统由扫描驱动

部分和扫描电机部分组成。

该系统电路简洁高效，成熟稳定，器件布局结构清晰，美观大方，走线合理严谨。电机

由精密设备加工和使用复杂的工艺制造而成，安全性高，持续上百小时工作稳定无偏差。

伺服驱动板参数

 电源电压： ±24V

 模拟信号输入阻抗： 200K±1%Ω （差分输入）、100K±1%Ω （单端输入）

 位置输出阻抗： 1K±1%Ω

 位置输入比例系数： 0.5 V/°

 模拟位置输入范围: ±10 V，±5V（可选）

 位置补偿范围: ±2V

 位置输出比例系数: 0.5 V/°

 偏差输出比例系数: 0.5 V/°

 工作温度： 0~50℃

 尺寸：84mm×61mm×37mm

电机参数

 小角度步进响应时间： 0.15ms

 线性度： 99.0%

 比例漂移：40PPM/℃

 零点漂移： 10μ Rad

 重复精度： 8μ Rad

 平均载流： 1.5A

 峰值电流： 4A

 最大线圈温度： 120℃

 线圈到定子壳热阻： 8℃/W

 线圈电阻： 5.3Ω ±10%

 线圈电感： 200uH±10%

 转子惯量： 0.028 gm*cm2, ±10%

 扭矩： 2.8 x 104 dyne-cm/amp, ±10%

 最大扫描角度（机械角）： ±30°光学角 (出厂设定 ±20°)

 镜片尺寸： 7mm*12mm*0.85mm

 镜片反射率： >98% @45°入射@405nm

接线 安装尺寸 图 ：

注意事项 ：

1 、拆包检查。按照外包装纸箱上的标签所示的产品名称、型号规格及配件的类型与数量，

逐一核对，有无缺漏错。检查有无由于运输产生的损坏痕迹，尤其是镜片有无松动，破损痕

迹。

2 、工作前必须把驱动板和电机座固定在大面积的金属板上，同时要注意保持良好的空气对

流，以便散热。

3 、出厂时该扫描系统都配有各种连接线，用户如果使用其它线自行连接，请注意参考驱动

板接线图。电机序号与扫描板序号必须一致，X、Y驱动板和电机分别对应，否则会产生图案

不对称情况，如圆变椭圆。

4 、扫描板出厂时已经调校好，除 IS 电位器外，用户不得调校其它电位器，否则可能会损坏

振镜。根据使用要求 ，图案大小可以用电位器 IS 调节，反向旋转将增大图案，但不能无限制

的调大，否则可能会损坏振镜。且要两块驱动板同时调节对称，否则打出的图案变形，如圆

变椭圆。

5 、 请勿带电插拔各种连接线 ，否则损坏振镜。

6 、注意保护镜片。镜片为易碎品，在安装过程中注意不要碰撞镜片，不能有任何物质接触

镜片的反射面，否则弄脏镜片或刮花镜片，影响镜片的反射率，甚至烧掉镜片。激光调光时，

注意激光束不要打到镜片胶水处，由于胶水吸热，容易造成镜片烧断。当镜片脏了，可用医

用棉沾丙酮轻擦。

7 、当开机出现异响或其它不正常现象，请即刻关机，排除故障再开机，以免损坏振镜。
