产品说明

20K速率AT20L-L扫描振镜系统由扫描驱动部分和扫描电机部分组成。

该系统电路简洁高效，成熟稳定，器件布局结构清晰，美观大方，走线合理

严谨。电机采用全新的6xxx系铝合金由数控加工中心制造而成，具有优良的耐蚀性和散热能力，持续工作上

百小时不发烫，尺寸精度高、外观精美。

技术参数:

 电源电压：+15V/1.0A，-15V/0.5A（可选±12V）

 模拟信号输入阻抗： 100K±1%Ω（单端输入）

 模拟位置输入范围: ±10 V

 工作温度： 0～50℃

 扫描角度：出厂设定±20°（可选±30°）

 扫描速度：>15Kpps(30k ILDA标准测试图)

 镜片尺寸：7mm*11mm*0.6mm

 镜片反射率： >99% @45°入射（覆盖波长：380nm-680nm）

 驱动板尺寸：74mm×45mm×27mm

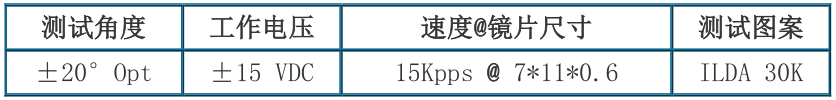

测试方法：


测试图： ILDA/ / 30K （圆内切小方框）                 测试角度：± 20°

扫描速度：

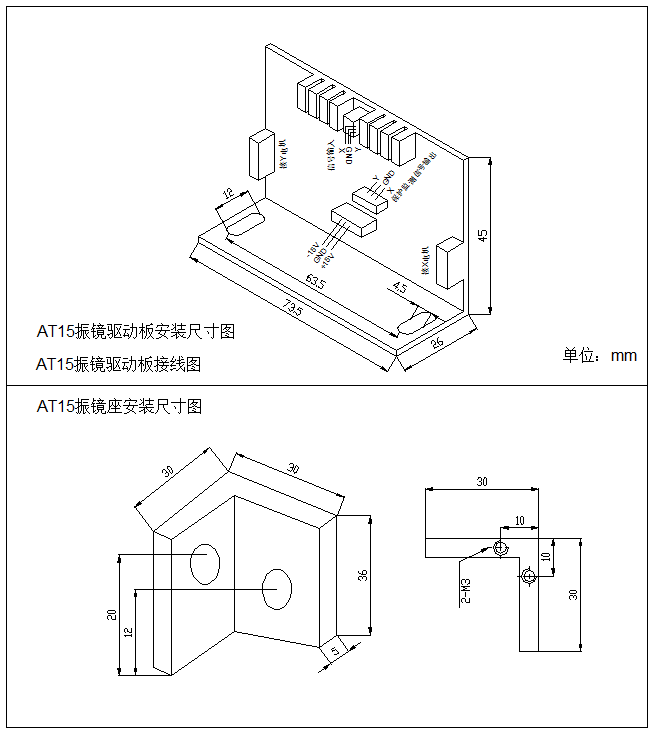

接线 安装尺寸图：

注意事项 ：

1  、拆包检查。按照外包装纸箱上的标签所示的产品名称、型号规格及配件的类型

与数量，逐一核对，有无缺漏错。检查有无由于运输产生的损坏痕迹，尤其是镜

片有无松动，破损痕迹。

2  、工作前必须把驱动板和电机座固定在大面积的金属板上，同时要注意保持良好

的空气对流，以便散热。

3  、出厂时该扫描系统都配有各种连接线，用户如果使用其它线自行连接，请注意

参考驱动板接线图。电机序号与扫描板序号必须一致，X、Y驱动板和电机分别对

应，否则会产生图案不对称情况，如圆变椭圆。

4  、扫描板出厂时已经调校好，除 IS 电位器外，用户不得调校其它电位器，否则可

能会损坏振镜。根据使用要求 ，图案大小可以用电位器 IS 调节，反向旋转将增大

图案，但不能无限制的调大，否则可能会损坏振镜。且要X板与Y板同时调节对称，

否则打出的图案变形，如圆变椭圆。

5  、 请勿带电插拔各种连接线 ，否则损坏振镜。

6  、注意保护镜片。镜片为易碎品，在安装过程中注意不要碰撞镜片，不能有任何

物质接触镜片的反射面，否则弄脏镜片或刮花镜片，影响镜片的反射率，甚至烧

掉镜片。激光调光时，注意激光束不要打到镜片胶水处，由于胶水吸热，容易造

成镜片烧断。当镜片脏了，可用医用棉沾丙酮轻擦。

7  、当开机出现异响或其它不正常现象，请即刻关机，排除故障再开机，以免损坏

振镜。
