产品说明

20K速率AT20L-L扫描振镜系统由扫描驱动部分和扫描电机部分组成。

该系统电路简洁高效，成熟稳定，器件布局结构清晰，美观大方，走线合理

严谨。电机采用全新的6xxx系铝合金由数控加工中心制造而成，具有优良的耐蚀性和散热能力，持续工作上

百小时不发烫，尺寸精度高、外观精美。

技术参数:

 电源电压：+15V/1.0A，-15V/0.5A

 模拟信号输入阻抗： 200K±1%Ω （差分输入）

 模拟位置输入范围: ±5 V,±10 V，（可选）

 工作温度： 0～50℃

 扫描角度：出厂设定±20°（可选±30°）

 扫描速度：>20Kpps(30k ILDA标准测试图)

 镜片尺寸：7mm*14mm*0.7mm

 镜片反射率： >99% @45°入射（覆盖波长：380nm-680nm）

 驱动板尺寸：78mm×49mm×28mm

测试方法：

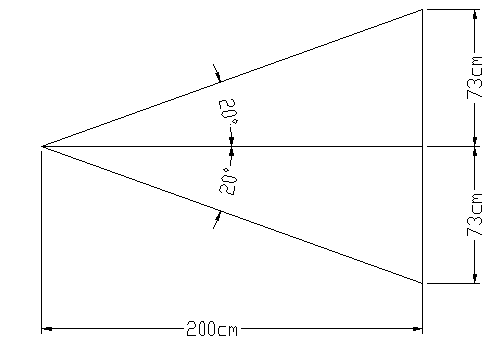

测试图： ILDA/ / 30K （圆内切小方框）                   测试角度：± 20°

扫描速度:

测试角度     工作电压    速度      镜片尺寸          测试图案

±20°Opt    ±15 VDC    20Kpps    7mm*14mm*0.7mm    ILDA/30K

深圳市奥鑫捷科技有限公司 www.axjkj.com

联系人：陈先生--13410888162，QQ:178319174

接线安装尺寸图 ：

注意事项 ：

1 、拆包检查。按照外包装纸箱上的标签所示的产品名称、型号规格及配件的类型与数量，

逐一核对，有无缺漏错。检查有无由于运输产生的损坏痕迹，尤其是镜片有无松动，破损痕

迹。

2 、工作前必须把驱动板和电机座固定在大面积的金属板上，同时要注意保持良好的空气对

流，以便散热。

3 、出厂时该扫描系统都配有各种连接线，用户如果使用其它线自行连接，请注意参考驱动

板接线图。电机序号与扫描板序号必须一致，X、Y驱动板和电机分别对应，否则会产生图案

不对称情况，如圆变椭圆。

4 、扫描板出厂时已经调校好，除 IS 电位器外，用户不得调校其它电位器，否则可能会损坏

振镜。根据使用要求，图案大小可以用电位器 IS 微调，反向旋转将增大图案，但不能无限制

的调大，否则可能会损坏振镜。且要两块驱动板同时调节对称，否则打出的图案变形，如圆

变椭圆。

5 、 请勿带电插拔各种连接线，否则损坏振镜。

6 、注意保护镜片。镜片为易碎品，在安装过程中注意不要碰撞镜片，不能有任何物质接触

镜片的反射面，否则弄脏镜片或刮花镜片，影响镜片的反射率，甚至烧掉镜片。激光调光时，

注意激光束不要打到镜片胶水处，由于胶水吸热，容易造成镜片烧断。当镜片脏了，可用医

用棉沾丙酮轻擦。

7 、当开机出现异响或其它不正常现象，请即刻关机，排除故障再开机，以免损坏振镜。

8 、正常使用时，播放速率不要设置得过高，一般设置在20Kpps为佳，不要长时间固定输出

某一过于复杂，点数过多的图案，以免电机过热影响电机寿命。
