产品说明 ：

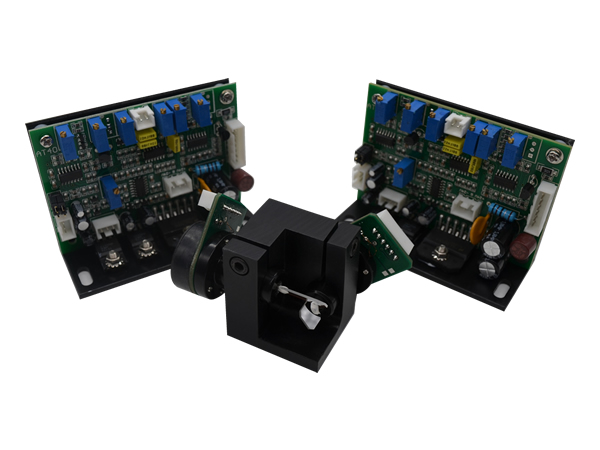

AT50扫描振镜系统由扫描驱动部分和扫描电机部分组成。能扫描80°角度。

该系统电路简洁高效，成熟稳定，器件布局结构清晰，美观大方，走线合理严谨，增加

功耗保护线路，保证振镜的安全工作。电机采用最高性能材料，由精密设备加工，使用复杂

的工艺制造而成。

技术参数:

 电源电压： ±24V/1A

 模拟信号输入阻抗： 200K±1%Ω （差分输入）

 模拟位置输入范围: ±5 V,±10 V，（可选）

 工作温度： 0～50℃

 扫描角度：±40°

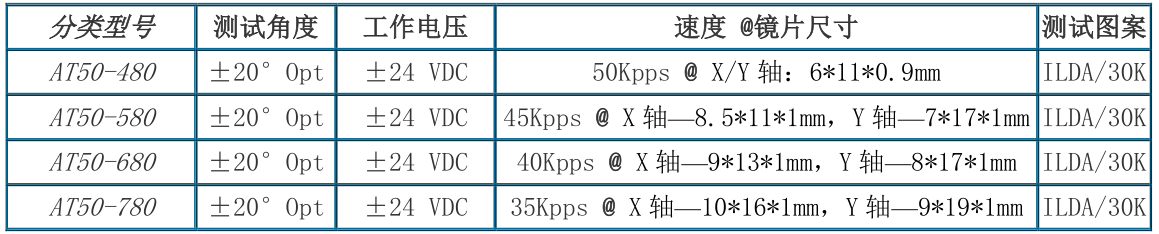

 扫描速度：45Kpps(30k ILDA标准测试图)

 镜片尺寸： AT50- - 580 ：X X 轴— 8.5* 11 *1mm ，Y Y 轴— 7*17* *1 1 mm ；

                         AT50- - 680 ：X X 轴— 9*13*1mm ，Y Y 轴— 8*17* *1 1 mm ；

                         AT50- - 780 ：X X 轴— 10*16 6 *1mm ，Y Y 轴— 9* 19* *1 1 mm 。

 镜片反射率： >99% @45°入射（覆盖波长：400nm-700nm）

 驱动板尺寸：84mm×61mm×37mm

测试方法：

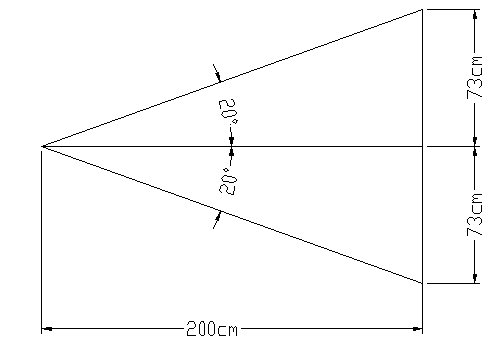

测试图： ILDA/ / 30K （圆内切小方框）           测试角度：± 20°

扫描速度:

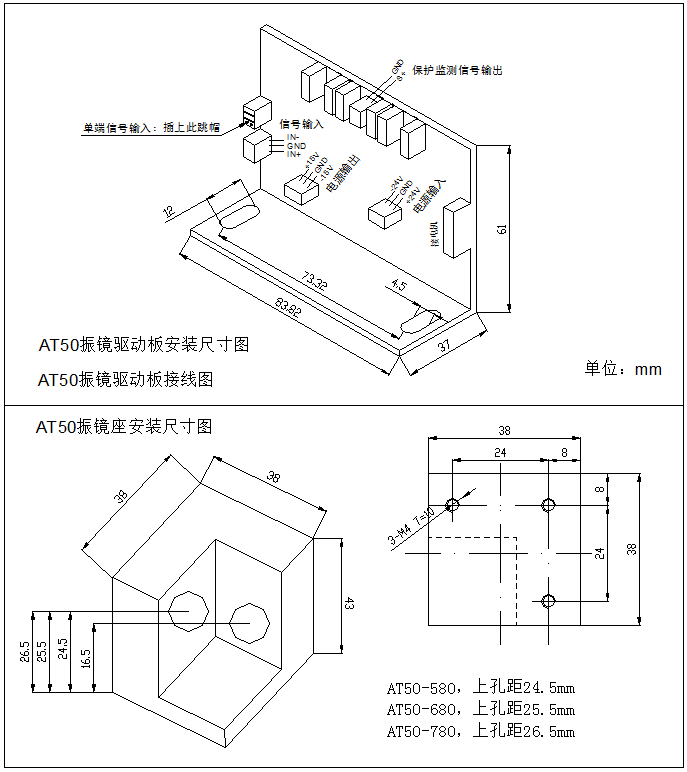

接线示意图：

注意事项 ：

1 、拆包检查。按照外包装纸箱上的标签所示的产品名称、型号规格及配件的类型与数量，

逐一核对，有无缺漏错。检查有无由于运输产生的损坏痕迹，尤其是镜片有无松动，破损痕

迹。

2 、工作前必须把驱动板和电机座固定在大面积的金属板上，同时要注意保持良好的空气对

流，以便散热。

3 、出厂时该扫描系统都配有各种连接线，用户如果使用其它线自行连接，请注意参考驱动

板接线图。电机序号与扫描板序号必须一致，X、Y驱动板和电机分别对应，否则会产生图案

不对称情况，如圆变椭圆。

4 、扫描板出厂时已经调校好，除 IS 电位器外，用户不得调校其它电位器，否则可能会损坏

振镜。根据使用要求 ，图案大小可以用电位器 IS 调节，反向旋转将增大图案，但不能无限制

的调大，否则可能会损坏振镜。且要两块驱动板同时调节对称，否则打出的图案变形，如圆

变椭圆。

5 、 请勿带电插拔各种连接线 ，否则损坏振镜。

6 、注意保护镜片。镜片为易碎品，在安装过程中注意不要碰撞镜片，不能有任何物质接触

镜片的反射面，否则弄脏镜片或刮花镜片，影响镜片的反射率，甚至烧掉镜片。激光调光时，

注意激光束不要打到镜片胶水处，由于胶水吸热，容易造成镜片烧断。当镜片脏了，可用医

用棉沾丙酮轻擦。

7、当开机出现异响或其它不正常现象，请即刻关机，排除故障再开机，以免损坏振镜。

8、正常使用时，播放速率不要设置得过高，一般设置在20～25Kpps为佳，不要长时间固定

输出某一过于复杂，点数过的图案，以免电机过热影响电机寿命。
